La provincia del Fujian Hualong Machinery Co., Ltd. è uno dei principali produttori e fornitori di macchine per il taglio della pietra CNC a 5 assi in Cina. Con una ricca esperienza, vi diamo un cordiale benvenuto nell'acquisto di una macchina avanzata per il taglio della pietra CNC a 5 assi in vendita qui dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.

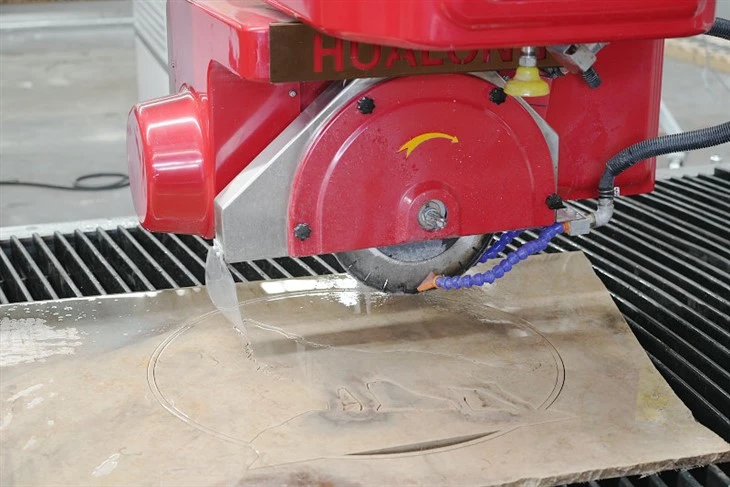

L'HKNC-450J è un sistema "Sawjet" che combina il taglio CNC a 5 assi con il taglio a getto d'acqua a 5 assi.
I tagli diritti e le dimensionature standard possono essere eseguiti direttamente utilizzando la lama della sega, mentre il getto d'acqua viene utilizzato per ritagli di lavelli, curve, profili irregolari e motivi complessi. Le attività che in precedenza richiedevano due macchine separate possono ora essere consolidate in una singola unità.
Per gli impianti di lavorazione della pietra, Sawjet offre molto più che semplici capacità estese; riduce la necessità di movimentazione dei materiali, elimina la necessità di passare da una macchina all'altra e consente di risparmiare spazio prezioso nella produzione.
L'HKNC-450J è adatto per la lavorazione di materiali come marmo, granito, quarzo ingegnerizzato, pietra calcarea, ceramica e pietra sinterizzata. Le applicazioni comuni includono controsoffitti da cucina, mobili da bagno, ritagli di lavelli, controsoffitti dalla forma personalizzata, intarsi in pietra e pannelli decorativi architettonici.
Perché combinare una lama per sega e un getto d'acqua su un'unica macchina?
Nella produzione effettiva, ciascun metodo di taglio offre vantaggi distinti.
Le lame della sega sono-adatte per tagli lunghi e diritti e per la rapida scomposizione del materiale. Ad esempio, quando si taglia una lastra di grandi dimensioni in più sezioni del piano di lavoro, l'utilizzo di una lama da sega è l'approccio più diretto.
Tuttavia, se il piano di lavoro richiede ritagli per lavelli, bordi curvi, contorni complessi o intricati pezzi di intarsio, fare affidamento esclusivamente su una lama per sega è scomodo. In questi casi, il sistema può passare alla lavorazione a getto d'acqua.
L'HKNC-450J è progettato specificamente per questo tipo di flusso di lavoro di produzione.
La lama della sega gestisce la rottura rapida e il taglio standard, mentre il getto d'acqua gestisce forme complesse e contorni intricati.
Caratteristiche principali:
Controllo CNC a 5 assi
L'HKNC-450J è dotato di un sistema di controllo CNC italiano a 5 assi ESA. Coordina più assi di movimento contemporaneamente, combinando la rotazione e l'inclinazione della testa di taglio per eseguire lavorazioni da varie angolazioni.
La testa di taglio della sega supporta una rotazione di 0 gradi –360 gradi e un'inclinazione di 0 gradi –90 gradi, mentre la testa del getto d'acqua supporta una rotazione di 360 gradi e un'inclinazione fino a 60 gradi.
Questa macchina offre una maggiore flessibilità rispetto alle frese a ponte PLC standard per ordini che richiedono tagli obliqui, giunzioni a 45 gradi o lavorazioni angolari complesse.
Una netta differenza tra la HKNC-450J e le frese a ponte standard è che sia la sega che il getto d'acqua condividono la stessa piattaforma di lavorazione.
Una singola lastra può essere sottoposta al taglio primario con la lama della sega, seguito immediatamente dal ritaglio interno e dalla complessa lavorazione dei contorni utilizzando il getto d'acqua, eliminando la necessità di riposizionare il materiale su una macchina a getto d'acqua separata.
CNC ESA + CAD/CAM Pegasus
La macchina utilizza il sistema di controllo CNC italiano ESA, dotato di touchscreen a colori da 21,5 pollici.

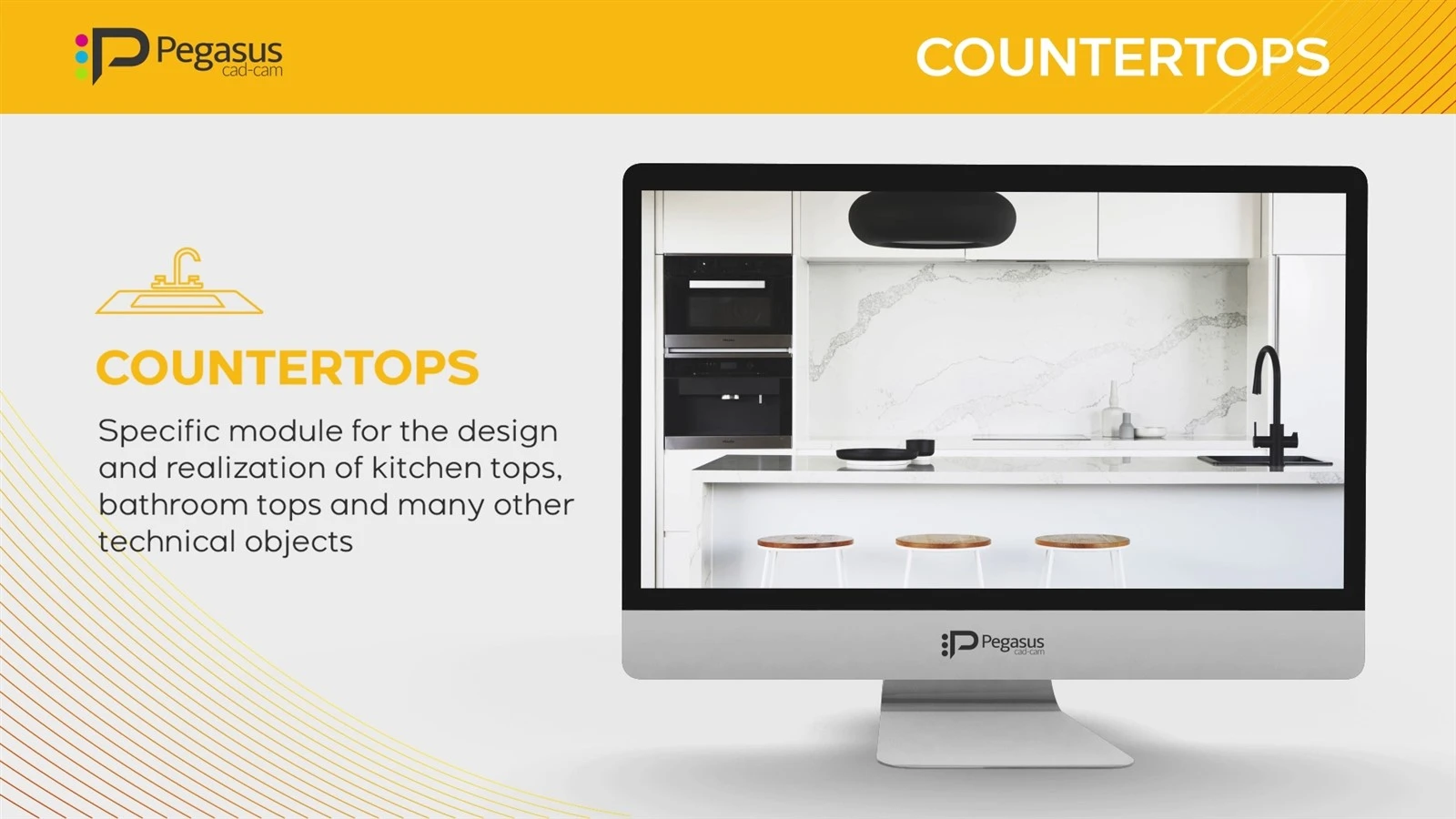

Il software Pegasus CAD/CAM consente la progettazione grafica e la preparazione della lavorazione, supportando l'importazione di file CAD come DXF.
Per semplici operazioni di taglio, è disponibile anche il funzionamento manuale per soddisfare esigenze di produzione specifiche.

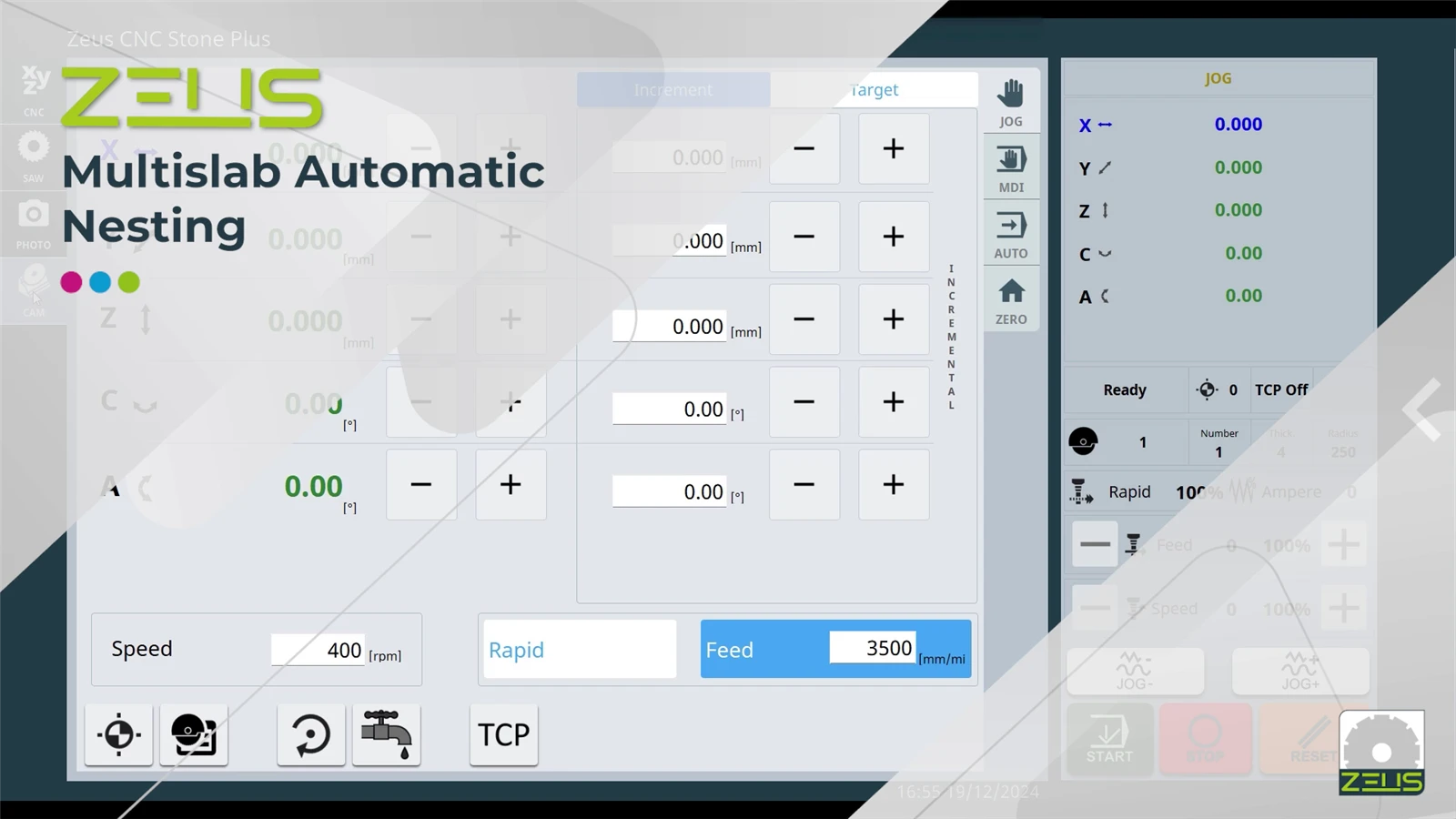

Nesting delle lastre e utilizzo dei materiali
Per gli impianti di lavorazione della pietra, la preoccupazione principale spesso va oltre la semplice velocità di taglio; una domanda cruciale è: quanti prodotti finiti si possono ottenere esattamente da una singola lastra?
L'HKNC-450J consente il annidamento in base alle fotografie della lastra. Permette il posizionamento strategico dei pezzi da lavorare, tenendo conto sia dei difetti della lastra che delle dimensioni del prodotto.
Funzione opzionale di corrispondenza delle vene
Nelle pietre naturali come il marmo, il senso delle venature di una singola lastra incide direttamente sul risultato estetico finale. La funzione di corrispondenza delle vene si rivela particolarmente utile per i progetti che richiedono l'allineamento delle vene, giunzioni senza soluzione di continuità o modelli di venature continui.
Servosistema Yaskawa
Gli assi di movimento primari CNC utilizzano servomotori e sistemi di controllo Yaskawa, integrati con componenti di trasmissione come le guide lineari HIWIN.
Piano di lavoro inclinabile
Il piano di lavoro si inclina tra 0 gradi e 85 gradi. Le grandi lastre di pietra sono pesanti, rendendo ingombranti il carico e lo scarico manuale; il piano di lavoro inclinabile facilita il processo di carico e scarico molto più comodo
| Parametri tecnici | HKNC-450J | |
| Diametro della lama della sega | Ø350–450 | mm |
| Dimensioni del tavolo di lavoro | 4150 × 2250 | mm |
| Lunghezza massima del taglio trasversale- | 3500 | mm |
| Larghezza di taglio massima | 2000 | mm |
| Spessore massimo di segatura | 100 | mm |
| Corsa massima di sollevamento | 320 | mm |
| Potenza del motore della sega | 26.4 | kw |
| Potenza abrasiva del getto d'acqua | 37 | kw |
| Potenza totale | 60.6 | kw |
| Pressione massima dell'acqua di esercizio | 450 | MPa |
| Pressione di ingresso dell'acqua richiesta | 0.4 | MPa |
| Precisione di taglio | ±0.1 | mm |
| Dimensioni della macchina | 6000 × 3820 × 3200 | mm |
| Peso lordo | 10000 | kg |
| La configurazione finale della macchina deve essere confermata in base al materiale del cliente, ai requisiti di produzione e alle opzioni selezionate prima del preventivo. | ||
Applicazione:
Fabbricazione del controsoffitto della cucina:
Innanzitutto, viene utilizzata una lama per sega per eseguire la maggior parte del taglio in linea retta-, seguita da un getto d'acqua per ritagliare aperture di lavandini, curve o forme speciali.
Questo flusso di lavoro consente di completare le attività di taglio primarie su una singola lastra, riducendo al minimo la necessità di ripetute movimentazioni del materiale.
Controsoffitti del bagno:
Sebbene i controsoffitti del bagno siano generalmente più piccoli delle grandi lastre architettoniche, spesso richiedono ritagli per il lavandino, angoli arrotondati e profili unici.
La lama della sega gestisce il taglio iniziale di sgrossatura, mentre il getto d'acqua gestisce le sezioni che richiedono forme complesse.
Intarsi e motivi in pietra:
Per modelli composti da colori o materiali diversi, il getto d'acqua può ritagliare le forme richieste, che vengono poi assemblate.
Questo metodo di elaborazione è particolarmente-adatto per progetti personalizzati.
Pietra architettonica:
I progetti di costruzione spesso implicano dimensioni non-standard e angoli unici.
Un sistema di taglio a 5 assi riduce la necessità di riposizionamento manuale e semplifica la lavorazione di angoli complessi.
Ceramica e Pietra Sinterizzata:
Questa attrezzatura può essere utilizzata anche per la lavorazione di prodotti in ceramica e pietra sinterizzata che richiedono dimensioni personalizzate, profili irregolari o ritagli interni.
Quali sono i vantaggi pratici per un’azienda di lavorazione della pietra?
Gli acquirenti spesso si trovano di fronte a un dilemma: acquistare macchine separate per sega a ponte e getto d'acqua o investire in un unico Sawjet?
Sebbene due macchine separate consentano certamente a ciascuna di sfruttare i propri punti di forza, questo approccio comporta anche maggiori esigenze di spazio in fabbrica, maggiori investimenti in attrezzature e una movimentazione più frequente delle lastre di pietra.
L'HKNC-450J consente un taglio rapido utilizzando una lama per sega, mentre il getto d'acqua gestisce attività non adatte alla lama. Questa configurazione riduce:
La necessità di trasportare lastre tra macchine diverse
Posizionamento ripetitivo
Movimentazione manuale tra apparecchiature separate
Lo spazio occupato da due macchine autonome
La necessità di cambiare attrezzatura tra lavori di taglio standard e complessi
Cosa dovresti considerare quando acquisti l'HKNC-450J?
Quando acquisti un Sawjet, non dovresti concentrarti esclusivamente su specifiche come la pressione del getto d'acqua (in MPa) o il diametro della lama della sega.
Innanzitutto, considera il materiale.
Le caratteristiche di lavorazione di marmo, granito, quarzo ingegnerizzato, ceramica e pietra sinterizzata differiscono; la configurazione effettiva della macchina dovrebbe essere adattata ai materiali specifici lavorati.
In secondo luogo, considera il tipo di prodotto.
Se la tua fabbrica lavora principalmente controsoffitti standard-con bordi dritti, il componente della lama per sega probabilmente sarà utilizzato più frequentemente.
Tuttavia, se i tuoi ordini riguardano un numero significativo di ritagli per lavelli, curve, forme complesse, intarsi o pezzi architettonici personalizzati, il valore del componente waterjet diventa molto più evidente.
Un altro fattore spesso trascurato è il servizio post-vendita.
Per le apparecchiature CNC, aspetti quali installazione, messa in servizio, formazione degli operatori, supporto tecnico remoto e disponibilità di pezzi di ricambio incidono direttamente sulle future operazioni di produzione.
